Tesla의 반도체 내재화 구상이 채용 공고에서 공장 설계도로 바뀌고 있다. 2나노급 GAA 로직, 고대역폭 메모리, 첨단 패키징과 포토마스크를 한 지붕 아래 묶겠다는 범위가 공식 채용 페이지에 구체적으로 드러났다.
채용 공고는 가장 현실적인 로드맵이다
2026-08-02 확인한 Tesla 공식 Terafab 채용 페이지에는 미국 내 19개 직무가 노출돼 있다. 습식 식각, 건식 식각, 증착, 리소그래피, 계측, 수율, 공정 통합, 자동화 제어에 더해 팔로알토의 메모리 설계 직무까지 포함된다. 단순한 AI 가속기 설계팀이 아니라 웨이퍼 공정부터 메모리와 패키징까지 연결하는 팹 조직의 형태이다.
특히 공정 통합 엔지니어 공고는 2나노급 노드의 Gate-All-Around 트랜지스터, High-NA EUV, 후면 전력 공급, 이종 집적을 직접 언급한다. 습식 식각 엔지니어 공고에는 엣지 추론 프로세서, 우주용 내방사선 칩, 고대역폭 메모리라는 세 제품군이 적혀 있다. Terafab의 목표가 차량용 칩 하나를 만드는 데 그치지 않는다는 의미이다.
연구 팹을 넘어 공급망 통제에 가깝다
Tesla가 2026-07-22 공개한 2분기 주주 자료도 오스틴 반도체 팹의 건설과 장비 조달이 진행 중이라고 밝혔다. 회사는 이 프로젝트를 자사 제품에 필요한 로직과 메모리 칩의 장기 공급을 확보하기 위한 핵심 사업으로 규정했다.
채용 공고에 나타난 공정 범위와 주주 자료를 함께 보면 방향은 선명하다. Tesla는 외부 파운드리에 칩 설계만 맡기는 고객사에서 벗어나, 제품 요구와 공정 조건을 동시에 바꾸는 제조 주체가 되려는 것이다. 자율주행 차량, Optimus, 데이터센터, 위성용 칩이 서로 다른 생산 요구를 갖더라도 공정과 패키징을 빠르게 반복할 수 있다는 점이 핵심 가치이다.
투자자가 봐야 할 것은 수율과 시간이다
야심이 곧 생산 능력을 뜻하지는 않는다. Tesla 스스로 2분기 자료에서 프로젝트가 아직 초기 단계라고 선을 그었다. 2나노급 공정은 장비 설치보다 수율 안정화가 어렵고, 로직·메모리·패키징을 한 곳에 통합할수록 초기 실행 복잡성은 커진다.
따라서 Terafab의 다음 검증 지표는 건물 크기가 아니다. 핵심 장비 반입, 시험 웨이퍼, 공정 설계 키트, 수율 공개, 실제 제품 탑재 시점이 순서대로 확인돼야 한다. 채용 공고는 Tesla가 그 길을 실제로 준비하고 있다는 강한 증거이지만, 상업 생산을 입증하는 마지막 증거는 아직 아니다.
Terafab은 비용 절감보다 속도에 대한 베팅이다
Tesla가 얻으려는 가장 큰 보상은 칩 한 개의 원가 절감보다 개발 주기의 단축일 가능성이 크다. FSD와 Optimus 모델이 빠르게 커질수록 하드웨어 구조도 함께 바뀌어야 한다. 설계, 공정, 메모리, 패키징을 같은 조직 안에서 반복할 수 있다면 소프트웨어와 실리콘의 속도 차이를 줄일 수 있다.
2나노·HBM·포토마스크가 한 채용 페이지에 모였다는 사실은 Terafab이 구호 단계를 지나 조직과 공정의 문제로 들어섰음을 보여준다. 이제 시장이 확인할 것은 규모의 선언이 아니라 첫 번째 양품 칩이다.
출처
Tesla Careers — Terafab
Tesla Careers — Process Integration Engineer
Tesla Careers — Wet Etch Engineer
Tesla Q2 2026 Update

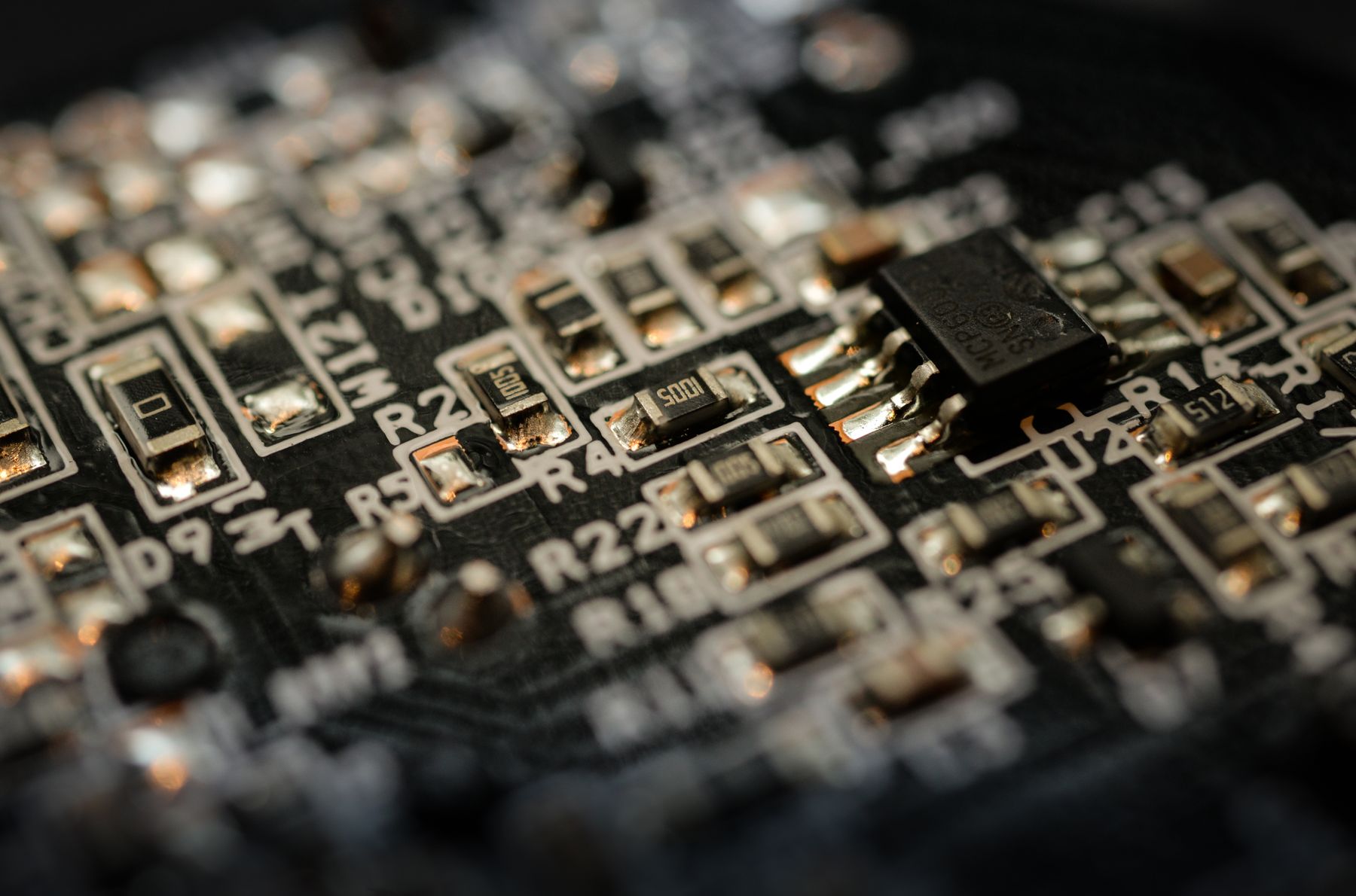

대표 이미지: Pexels / ClickerHappy, Pexels 무료 사용 이미지
